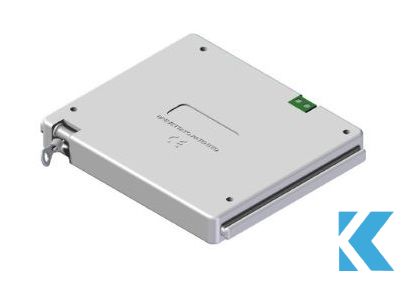

Contatto a fune per serrande e avvolgibili

Progettato per proteggere gli avvolgibili dal taglio, dallo strappo e dal sollevamento. Lunghezza cordino circa 3 m, collegamento direttamente su morsettiera

All’interno del dispositivo è presente un meccanismo brevettato che ottimizza il lavoro
meccanico della camma rispetto al microinterruttore scongiurando i falsi allarmi.
Tramite la comoda morsettiera di cui è dotato, può essere collegato direttamente con le centrali che dispongono di funzione “ingressi veloci” o, in caso di centrali standard, tramite una specifica scheda di interfaccia discriminatrice di impulsi.
Può essere fissato direttamente al cassonetto tramite le viti in dotazione, oppure utilizzando le staffe F (opzionali, cod. 1829LESW/ST), che permettono al rilevatore di poter scorrere e quindi di poter essere posizionato in modo ottimale.
Successivamente è possible fissare la posizione delle staffe utilizzando le due viti fornite con le stesse come mostrato in fig. 2. Il terminale del cordino dispone di un capicorda che, dovutamente fissato sull’ultima stecca della tapparella tramite una vite parker (fig.1) permettere al meccanismo di rilevare qualsiasi movimento della stessa.
L’inserimento dell’allarme è possibile anche quando l’avvolgibile non è completamente abbassato in quanto il microinterruttore al suo interno è costantemente nella posizione di chiuso e rileva solo le variazioni di stato.

• Sistema di rilevazione: Microswitch Omron made in Japan
• Tipo di contatto: NC in quiete
• Durata impulso:4 ms ÷ 6 ms
• Connessione:2 fili
• Materiale corpo: ABS
• Materiale camma: Policarbonato
• Materiale rullino: Delrin su acciaio
• Materiale cavo: Nylon
• Lunghezza cavo: 2,8 m ÷ 3,1 m
• Dimensioni: 102 x 94 x 14 mm
• Temperatura di esercizio: -10 °C ÷ +55 °
