HR ABH-200W Barriera infrarossi a 4 raggi 200 m interno/esterno a batterie

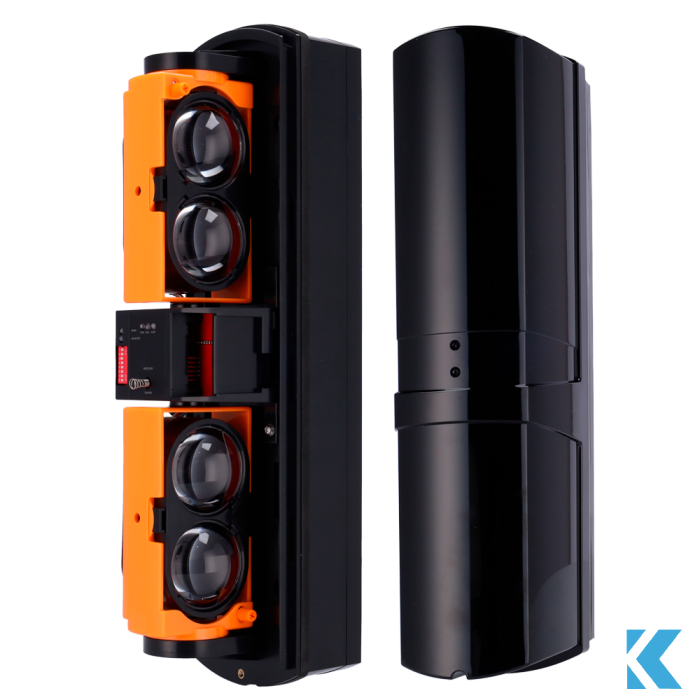

La HR ABH-200W è una barriera a infrarossi attivi a 4 raggi, composta da trasmettitore e ricevitore, per la protezione perimetrale di aree interne ed esterne. Rileva l'interruzione dei fasci con una distanza massima dichiarata di 200 m all'esterno e 600 m all'interno. L'alimentazione con batterie ER34615H consente di installare la coppia senza portare alimentazione cablata fino ai dispositivi; per inviare le segnalazioni a un sistema Ajax compatibile è necessario un modulo di integrazione idoneo.

Caratteristiche principali

• Quattro raggi infrarossi: rilevamento configurabile per interruzione simultanea di tutti e quattro i fasci oppure dei due superiori o inferiori, tramite modalità AND/OR.
• Portata fino a 200 m esterno e 600 m interno: distanza massima tra trasmettitore e ricevitore nelle condizioni previste.
• Tempi di interruzione selezionabili: 50, 100, 300 o 700 ms per adattare la risposta alle esigenze di rilevamento.
• Quattro canali di frequenza: selezionabili con DIP switch per la configurazione dell'impianto.
• Regolazione ottica: orizzontale ±90° e verticale ±10° per l'allineamento dei dispositivi.
• Protezione antisabotaggio: tamper anteriore e posteriore, con uscita dedicata NC.
• Alimentazione a batterie: autonomia indicativa di 3 anni con una batteria per elemento oppure fino a 6 anni con due batterie per elemento.
• Protezione IP65: impiego su parete o palo anche in ambienti esterni.

Installazione, compatibilità e requisiti

La barriera dispone di uscita allarme NO/NC, uscita antisabotaggio NC e uscita batteria scarica NC. Può essere interfacciata con sistemi Ajax compatibili tramite Transmitter oppure tramite ingresso esterno di DoorProtect o DoorProtect Plus, rispettando i requisiti del collegamento e della configurazione. La comunicazione con la centrale non è integrata nella barriera: l'alimentazione a batterie non equivale a una connessione radio diretta. Il montaggio può essere effettuato a parete o su palo, con adeguato allineamento fra trasmettitore e ricevitore.

Contenuto della confezione e componenti necessari

• Coppia di elementi barriera, trasmettitore e ricevitore.
• 2 batterie ER34615H, una per ciascun elemento.
• Materiale di installazione e istruzioni.

L'autonomia dichiarata fino a 6 anni richiede due batterie per ciascun elemento: la dotazione iniziale comprende invece una batteria per elemento. L'integrazione con Ajax richiede il modulo o il dispositivo compatibile previsto per l'impianto.

Specifiche tecniche

• Tipologia: barriera infrarossi attivi a quattro raggi.
• Distanza massima di rilevamento: 600 m interno / 200 m esterno.
• Modalità rilevamento: interruzione di quattro raggi o di due raggi superiori/inferiori.
• Tempi selezionabili: 50 / 100 / 300 / 700 ms.
• Canali di frequenza: 4, con DIP switch.
• Uscite: allarme NO/NC, tamper NC, batteria scarica NC.
• Angolo di regolazione: orizzontale 180° (±90°), verticale 20° (±10°).
• Alimentazione: batterie ER34615H.
• Autonomia dichiarata: 3 anni con una batteria per elemento; fino a 6 anni con due per elemento.
• Grado di protezione: IP65.
• Temperatura di funzionamento: da -25 °C a +55 °C.
• Installazione: interna o esterna, a parete o palo.
• Dimensioni per elemento: 402 × 110 × 166 mm (A × L × P).
